SBK-Motoren
| Merkmale: |
Kurze Bauform |
Optionen: |
Haltebremse |
|
Resolver (Sinuskommutierung) |
|
Paßfeder DIN 6885 |
|
Nd-Fe-B Magnete |
|
Sonderwelle/-flansch |
|
Steckeranschlüsse |
|
Servogetriebe |
SBK4...SBK6 (310
VDC-Versionen)
|
SBK4-
0100
|
SBK5-
0210
|
SBK5-
0430
|
SBK6-
0350
|
SBK6-
0700
|
|
Nennmoment
|
MN
(Nm)
|
0,9
|
1,9
|
3,9
|
3,0
|
6,0
|
|
Nenndrehzahl
|
nN
(min-1)
|
3000
|
3000
|
3000
|
3000
|
3000
|
|
Nennstrom
|
IN
(A)
|
1,95
|
2,6
|
4,8
|
5,2
|
8,2
|
|
Stillstandsmoment
|
MO
(Nm)
|
1,0
|
2,1
|
4,3
|
3,5
|
7,0
|
|
Stillstandsstrom
|
IO
(A)
|
2,0
|
2,7
|
5,0
|
5,2
|
9,0
|
|
Max. Impulsmoment
|
Mmax
(Nm)
|
4,0
|
8,4
|
17
|
14
|
28
|
|
Max. Impulsstrom
|
Imax
(A)
|
9,2
|
12
|
22
|
23
|
41
|
|
Max. Drehzahl (m.z)
|
nmax
(min-1)
|
10000
|
6000
|
6000
|
5000
|
5000
|
|
Drehmomentkonstante
|
KM
(Nm/A)
|
0,5
|
0,79
|
0,87
|
0,68
|
0,78
|
|
Spannungskonstante
|
KE
(V/1000)
|
30
|
47,5
|
52
|
41
|
47
|
|
Widerstand Ph-Ph
|
RPh
(Ohm)
|
13,9
|
7,0
|
2,16
|
3,6
|
1,26
|
|
Induktivität Ph-Ph
|
LPh
(mH)
|
23
|
16,5
|
10
|
12
|
8,6
|
|
El. Zeitkonstante
|
Tel
(ms)
|
1,65
|
2,4
|
4,6
|
3,3
|
6,8
|
|
Therm. Zeitkonstante
|
Tther
(min)
|
40
|
33
|
34
|
31
|
38
|
|
Trägheitsmoment
|
J
(kgcm2)
|
0,64
|
4,0
|
5,8
|
8,0
|
11,3
|
|
Masse ohne Bremse
|
m
(kg)
|
2,7
|
3,9
|
6,8
|
5,5
|
8,7
|
|
Masse mit Bremse
|
mBr
(kg)
|
3,15
|
4,9
|
7,8
|
7,0
|
10,2
|
|
Baugröße Bremse
|
|
06
|
07
|
07
|
07
|
07
|
|
Haltemoment Bremse
|
MBr
(Nm)
|
2,5
|
5,0
|
5,0
|
5,0
|
5,0
|
|

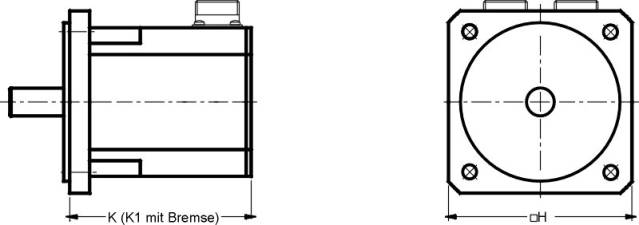

Flanschmaß
|
H
(mm)
|
105
|
142
|
142
|
190
|
190
|
|
Länge ohne Bremse
|
K
(mm)
|
90
|
121
|
138
|
126
|
143
|
|
Länge mit Bremse
|
K1
(mm)
|
122
|
157
|
174
|
158
|
175
|
SBK7 (560
VDC-Versionen)
|
SBK7-
0650
|
SBK7-
1200
|
SBK7-
1950
|
|
Nennmoment
|
MN
(Nm)
|
5,0
|
10
|
15
|
|
Nenndrehzahl
|
nN
(min-1)
|
3000
|
3000
|
3000
|
|
Nennstrom
|
IN
(A)
|
3,8
|
6,8
|
10,0
|
|
Stillstandsmoment
|
MO
(Nm)
|
6,5
|
12
|
19,5
|
|
Stillstandsstrom
|
IO
(A)
|
4,5
|
7,4
|
11,8
|
|
Max. Impulsmoment
|
Mmax
(Nm)
|
26
|
48
|
78
|
|
Max. Impulsstrom
|
Imax
(A)
|
20,5
|
33
|
53
|
|
Max. Drehzahl (m.z)
|
nmax
(min-1)
|
5000
|
5000
|
5000
|
|
Drehmomentkonstante
|
KM
(Nm/A)
|
1,43
|
1,61
|
1,65
|
|
Spannungskonstante
|
KE
(V/1000)
|
86,5
|
97,5
|
100
|
|
Widerstand Ph-Ph
|
RPh
(Ohm)
|
4,75
|
1,65
|
0,9
|
|
Induktivität Ph-Ph
|
LPh
(mH)
|
15
|
6,9
|
4,9
|
|
El. Zeitkonstante
|
Tel
(ms)
|
3,2
|
4,2
|
5,4
|
|
Therm. Zeitkonstante
|
Tther
(min)
|
79
|
70
|
61
|
|
Trägheitsmoment
|
J
(kgcm2)
|
29
|
47
|
62
|
|
Masse ohne Bremse
|
m
(kg)
|
10
|
14,5
|
19
|
|
Masse mit Bremse
|
mBr
(kg)
|
12,5
|
17
|
21,5
|
|
Baugröße Bremse
|
|
09
|
09
|
09
|
|
Haltemoment Bremse
|
MBr
(Nm)
|
12
|
12
|
12
|
|
Flanschmaß
|
H
(mm)
|
190
|
190
|
190
|
|
Länge ohne Bremse
|
K
(mm)
|
137
|
160
|
198
|
|
Länge mit Bremse
|
K1
(mm)
|
175
|
198
|
236
|
|
 |
